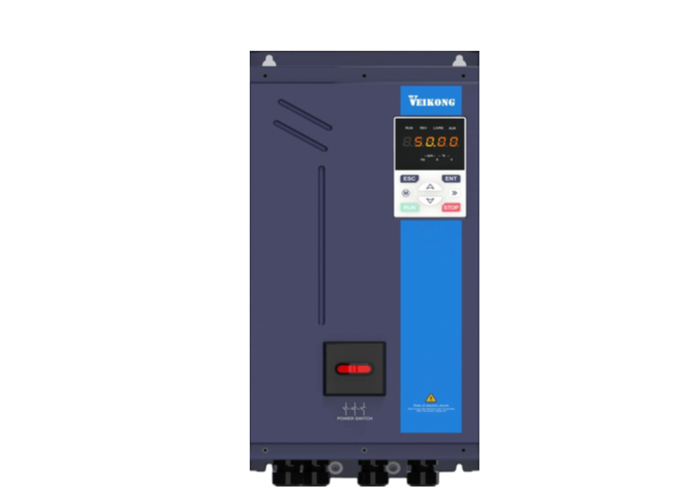

VEIKONG VFD510 IP55 Inversor de frecuencia vectorial de alta protección 4kW ~ 45kW

1. Modelos

Modelos Principales (380V Trifásico)

• VFD510-4R0-T4B: 4kW
• VFD510-5R5-T4B: 5,5kW
• VFD510-7R5-T4B: 7,5kW
• VFD510-011-T4B: 11kW
• VFD510-015-T4B: 15kW
• VFD510-018-T4B: 18,5kW
• VFD510-022-T4B: 22kW
• VFD510-030-T4(B): 30kW
• VFD510-037-T4(B): 37kW
• VFD510-045-T4(B): 45kW

Especificaciones de voltaje

• Monofásico/Trifásico 220V: 200V~240V
• Trifásico 380V: 380V~480V

2. Rendimiento central

Desempeño ambiental y de protección

• Grado de protección: IP55, resistente eficazmente al polvo, agua nebulizada y contaminación por aceite con excelente resistencia a la corrosión
• Temperatura ambiente: Diseño estándar para un entorno de trabajo de 50 ℃; Rango de funcionamiento normal: 10 ℃ ~ 40 ℃, temperatura ambiente máxima hasta 50 ℃
• Tolerancia a la fluctuación de voltaje: -15% ~ +10%
• Frecuencia de entrada: 50Hz/60Hz, fluctuación permitida: ±5%
• Adaptación a la altitud: 0~3000m. Reducción del 1 % de la corriente nominal por 100 m por encima de 1000 m
• Sistema de enfriamiento: Diseño de conducto de aire independiente, grandes aletas de aluminio para disipación de calor y ventilador de refrigeración IP65 para una disipación de calor confiable
• Conector de cable: Prensaestopas de nailon IP68, resistente al agua, antienvejecimiento y de alta tenacidad

Rendimiento de control y operación

• Motores aplicables: Motor asíncrono, Motor síncrono de imanes permanentes (PMSM)
• Modos de control: Control V/F, Control vectorial sin sensores (SVC), Control vectorial con sensor de velocidad (VC)
• Rango de velocidad: 1:100 (V/F), 1:200 (SVC), 1:1000 (VC)
• Precisión del control de velocidad: ±0,5% (V/F), ±0,2% (SVC), ±0,02% (VC)
• Par inicial: 150 % de par nominal a 0,5 Hz (V/F), 150 % de par nominal a 0,25 Hz (SVC), 150 % de par nominal a 0 Hz (VC)
• Capacidad de sobrecarga: 150 % de corriente nominal durante 60 s y 180 % de corriente nominal durante 8 s para carga pesada; 120 % de corriente nominal durante 60 s para carga ligera
• Rango de frecuencia: 0,00~500,00 Hz (V/F), 0,00~200,00 Hz (SVC), 0,00~400,00 Hz (VC)
• Respuesta de velocidad: 5 Hz (V/F), 20 Hz (SVC), 50 Hz (VC)

Rendimiento de confiabilidad

• Adopta simulación térmica profesional y estrictas pruebas cíclicas de aumento de temperatura y sobrecarga.
• Pasa pruebas completas de EMC, sobretensiones por rayos, descargas electrostáticas y envejecimiento.
• Se aplica un proceso de recubrimiento conformal para mejorar la capacidad anticorrosión.

3. Funciones principales

Funciones de seguridad y protección

• Función STO (Safe Torque Off) estándar incorporada
• Protección integral contra sobretemperatura, sobrecorriente, sobretensión, subtensión, sobrecarga y otras fallas

Funciones de operación y proceso

• Operación de programa de múltiples velocidades de 16 etapas con múltiples modos de ciclo
• Control PID incorporado para regulación de proceso en circuito cerrado
• Protección contra sobreexcitación por desaceleración y pérdida de voltaje
• Arranque con seguimiento de velocidad para un arranque suave y sin impactos de motores giratorios
• Modo automático de ahorro de energía, ideal para aplicaciones de ventiladores y bombas.
• Función de sueño y despertador independiente
• Admite conmutación gratuita entre dos conjuntos de parámetros del motor
• Funcionamiento continuo con fallos menores

Funciones lógicas y auxiliares

• PLC simple integrado: 4 unidades de retardo, 4 unidades comparadoras y 4 unidades lógicas para simplificar el cableado periférico
• Admite el ajuste de la secuencia de fases del motor mediante software sin modificación del cableado
• Copia de seguridad y restauración de parámetros, registro completo de fallas y reintento automático de fallas

Interfaces de comunicación y E/S

• Comunicación estándar: Modbus
• Comunicación extendida opcional: Modbus-TCP, CANopen, Profinet
• Tarjetas codificadoras opcionales para codificador incremental y resolver
• Ricos terminales de E/S digitales y analógicos, equipados con entrada y salida de pulsos de alta velocidad
• Tarjeta de expansión de E/S opcional, compatible con PT100, PT1000 y otros sensores de temperatura

Configuración de frenado

• Unidad de frenado incorporada para modelos TAMAÑO C y menores; La unidad de frenado es opcional para el TAMAÑO D y superior.

4. Industrias de aplicación

5. Servicio postventa

• Garantía de calidad de 24 mesesse proporciona. Suministramos piezas de reparación gratuitas para fallas relacionadas con la calidad dentro del período de garantía.
• El equipo técnico profesional ofrece soporte técnico global en línea para resolver diversos problemas de aplicaciones.
