Inversor de control vectorial de alta protección VFD510 IP55 para entornos difíciles

VEIKONG Última nueva perspectiva VFD510 IP55 Control de vectores VFD

1La introducción del VEIKONG VFD510 Nuevo modelo de serie:

El inversor de alta protección de la serie VFD510 es un inversor de grado de protección IP55 lanzado por nuestra empresa.No sólo tiene el rendimiento de alta calidad de la serie VFD530El producto es especialmente adecuado para aplicaciones en ambientes con mucho polvo, aceite y niebla de agua.VFD510 puede conducir tanto motores asíncronos como motores magnésíncronos permanentesTiene una función STO estándar y admite una variedad de tipos de codificadores e interfaces de comunicación. Tiene un excelente rendimiento, funciones ricas, buena fiabilidad y adaptabilidad al medio ambiente.

2Las características de la nueva serie VEIKONG VFD510 IP55

1) Diseño de conductos de aire independientes
El diseño de conductos de aire independientes evita eficazmente que el polvo entre en el inversor y cause un cortocircuito y otros fallos, mejorando así la fiabilidad.
El uso de un gran volumen de aire y un ventilador de refrigeración de larga duración reduce eficazmente el aumento de la temperatura interna del inversor y garantiza un funcionamiento fiable y estable del inversor.

2) Sistema de protección completo
Toda la serie tiene protección STO, protección de cortocircuito de salida a protección de corriente sobre tierra, protección de sobrecarga del conductor, protección de sobrecarga del motor, protección de conductor sobre temperatura,OpcionalPT100/PT1000/KTY84 Protección contra la sobre-temperatura del motor, etc.
Dependiendo del tipo de fallo, se puede configurar como parada sin fallo, parada de desaceleración de fallo, continuación de funcionamiento de fallo, lo que facilita el manejo de emergencias en el lugar.

3) Proceso automático de pulverización del revestimiento conforme
Se utilizan múltiples recubrimientos conformes de alta calidad para mejorar la adaptabilidad del producto al medio ambiente.
El revestimiento conforme adopta un proceso de pulverización automático para garantizar la uniformidad del espesor de pulverización de la placa de circuito y la consistencia de los lotes de productos.

4) Amplio rango de entrada de voltaje que cumpla con las normas internacionales
Válvulas de tensión
Rango de fluctuación de voltaje permitido
Potencia de entrada
frecuencia
Modelos monofásicos/trifásicos de 220 V200 V~240 V
Modelos de 380V de tres fases: 380V~480V
-15% a 10%
Rango de fluctuación admisible de 50 Hz a 60 Hz + 5%

5) Experimento de simulación de diseño térmico
El software de la plataforma de simulación térmica precisa se utiliza para garantizar la fiabilidad de la simulación térmica.Los inversores de la serie VFD510 han sido sometidos a pruebas de simulación térmica.Sólo dentro de los requisitos de diseño de seguridad de la simulación térmicaSe han desarrollado prototipos físicos.Después de los ensayos reales, los resultados de la simulación térmica se acercan muy a los resultados de los ensayos físicos.La simulación térmica puede sustituir a la simulación de carga real, añadiendo una capa adicional de pruebas térmicas científicas.

6) Prueba estricta de aumento de temperatura
Todo el ensayo de elevación de la temperatura del motor adopta el ensayo de sobrecarga de ciclo más estricto para garantizar un funcionamiento fiable a largo plazo en condiciones de sobrecarga extrema.
Prueba de sobrecarga cíclica: a una temperatura ambiente de 50°, se ejecuta a una corriente 1,5 veces superior a la de sobrecarga durante 1 minuto, luego se ejecuta a la corriente nominal durante 4 minutos y luego se ejecuta a una corriente de 1.5 veces la corriente nominal durante 1 minutoEste ciclo continuo se ejecuta durante 5 minutos por ciclo hasta que el sistema alcanza un estado de equilibrio térmico y toda la unidad se encuentra dentro del rango de seguridad térmica de diseño.

7) Pruebas de ciclo completo
Durante el desarrollo del producto, toda la placa de PCB será ensayada sistemáticamente.Después del ensamblaje, toda la máquina será ensayada y el entorno EMC será ensayado.Después de pasar la inspección de calidad, el equipo será sometido a un ensayo de calidad.a12 horas, se realizará una prueba de envejecimiento a altas temperaturas de 50°C para garantizar la calidad de entrega de toda la serie de productos.

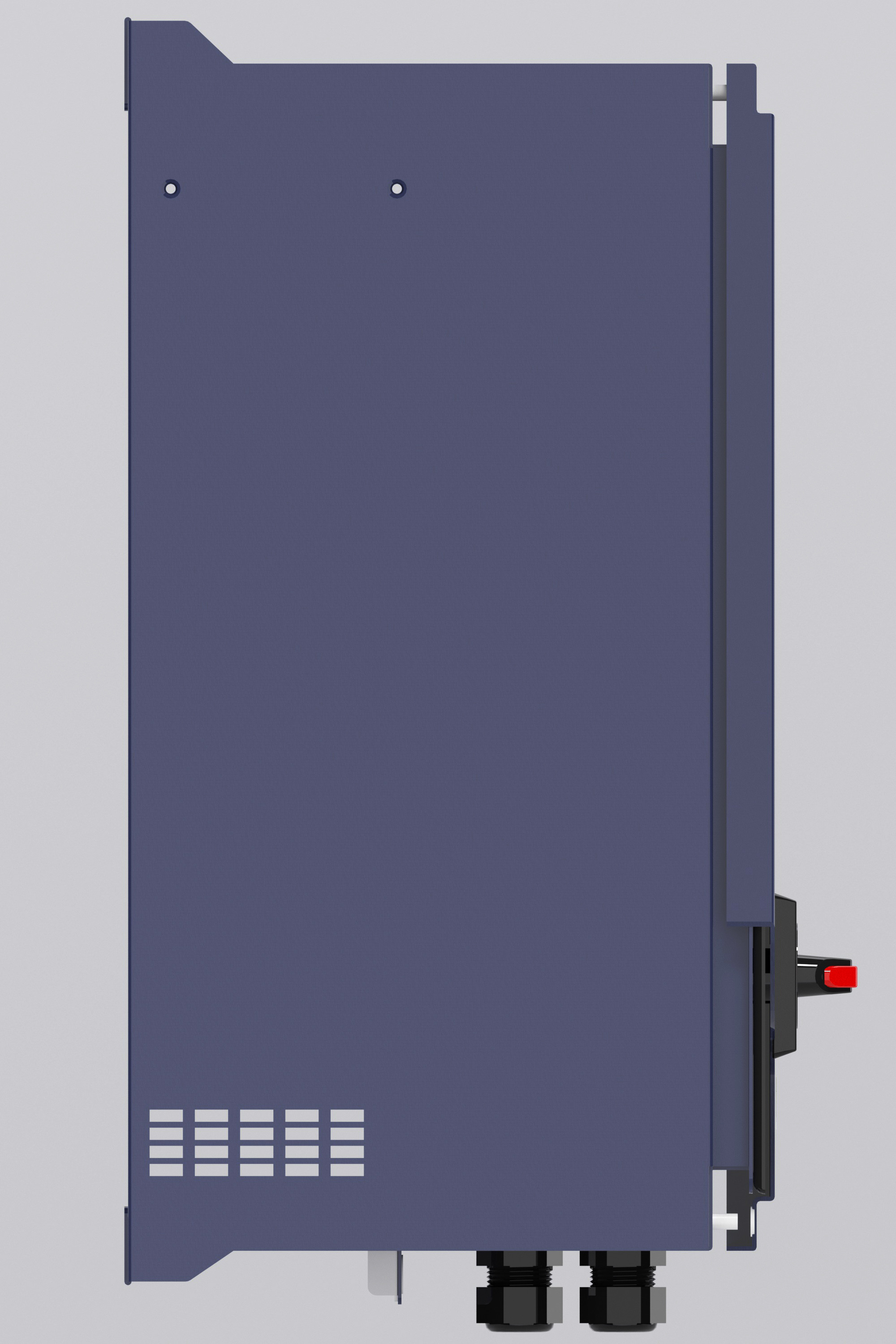

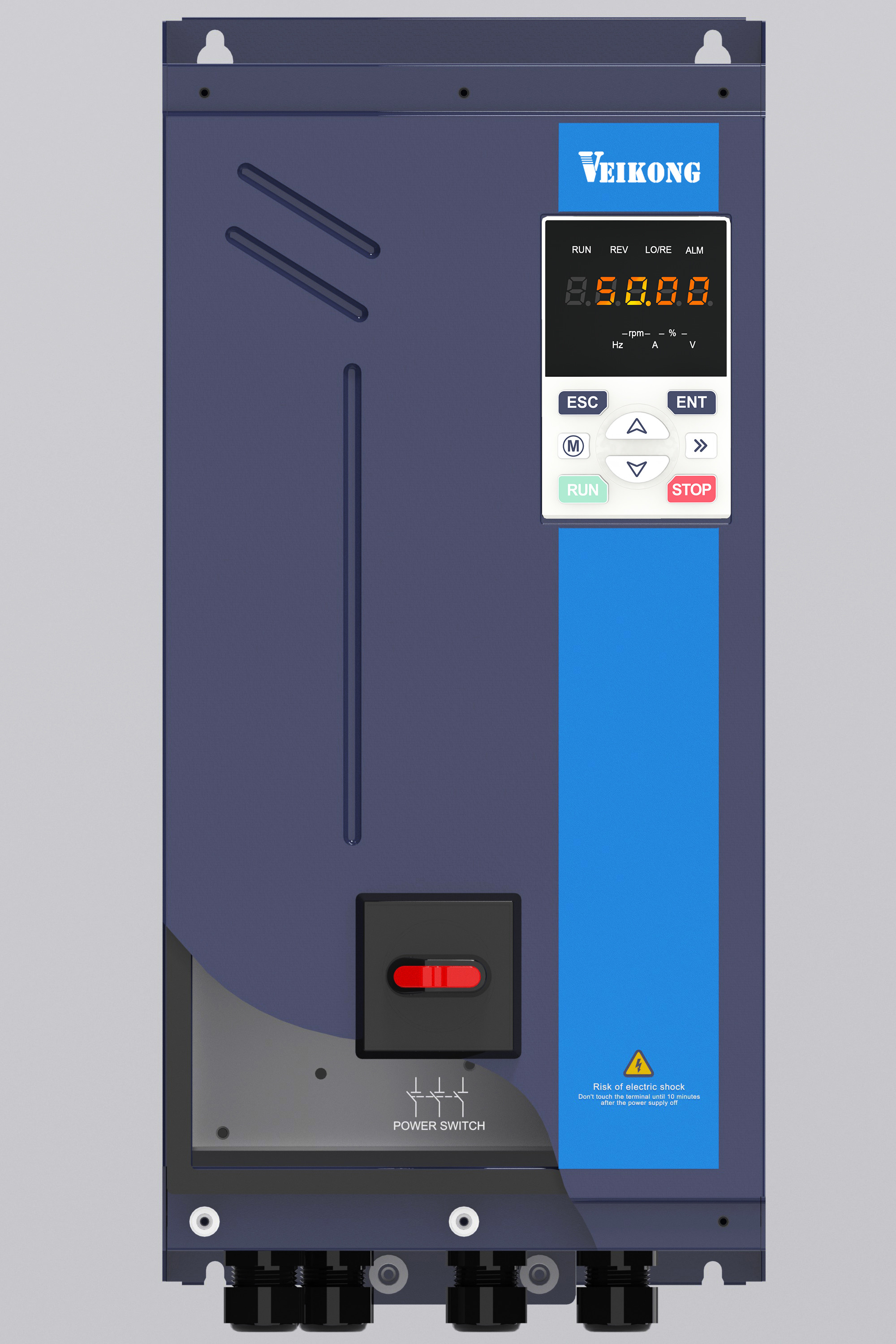

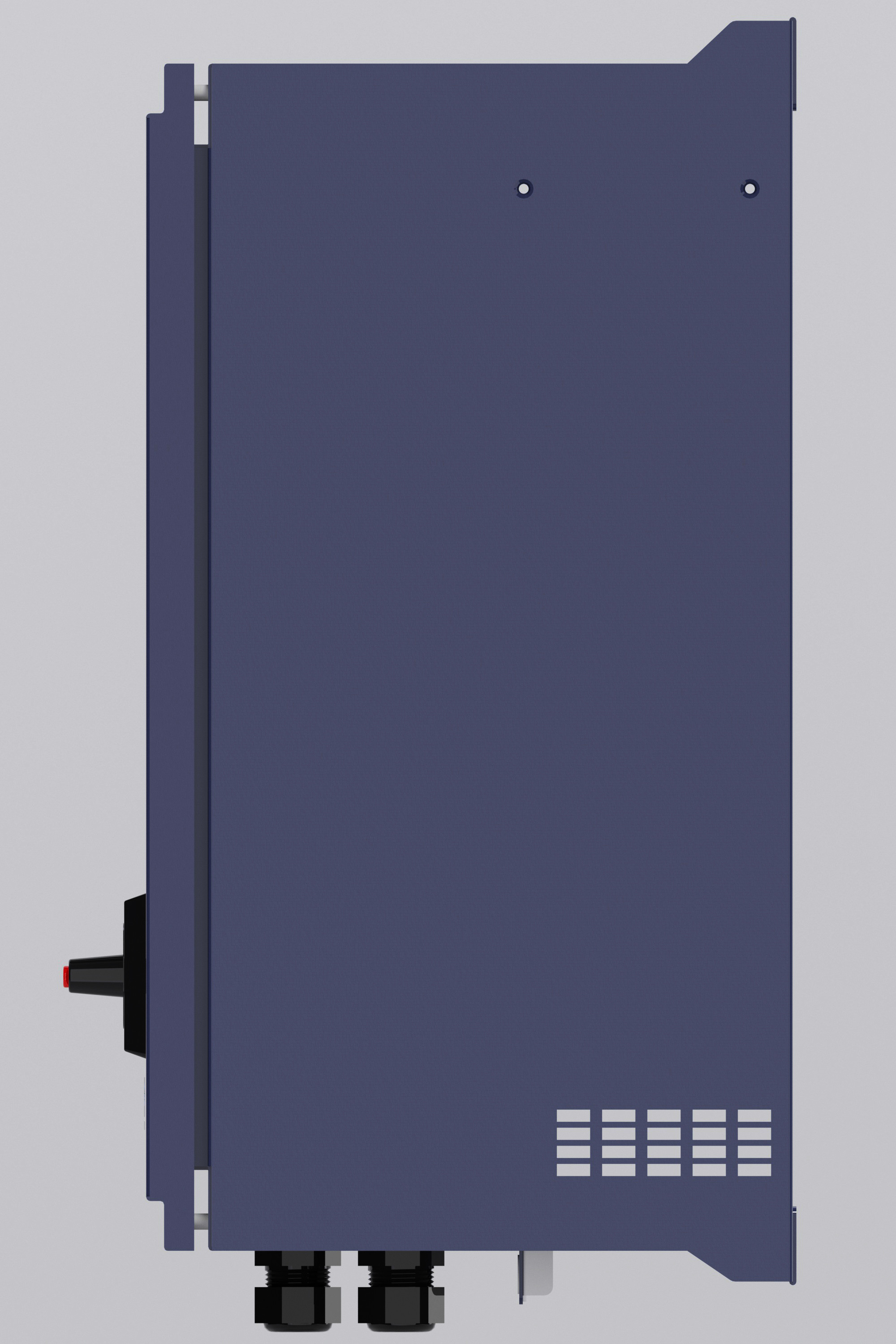

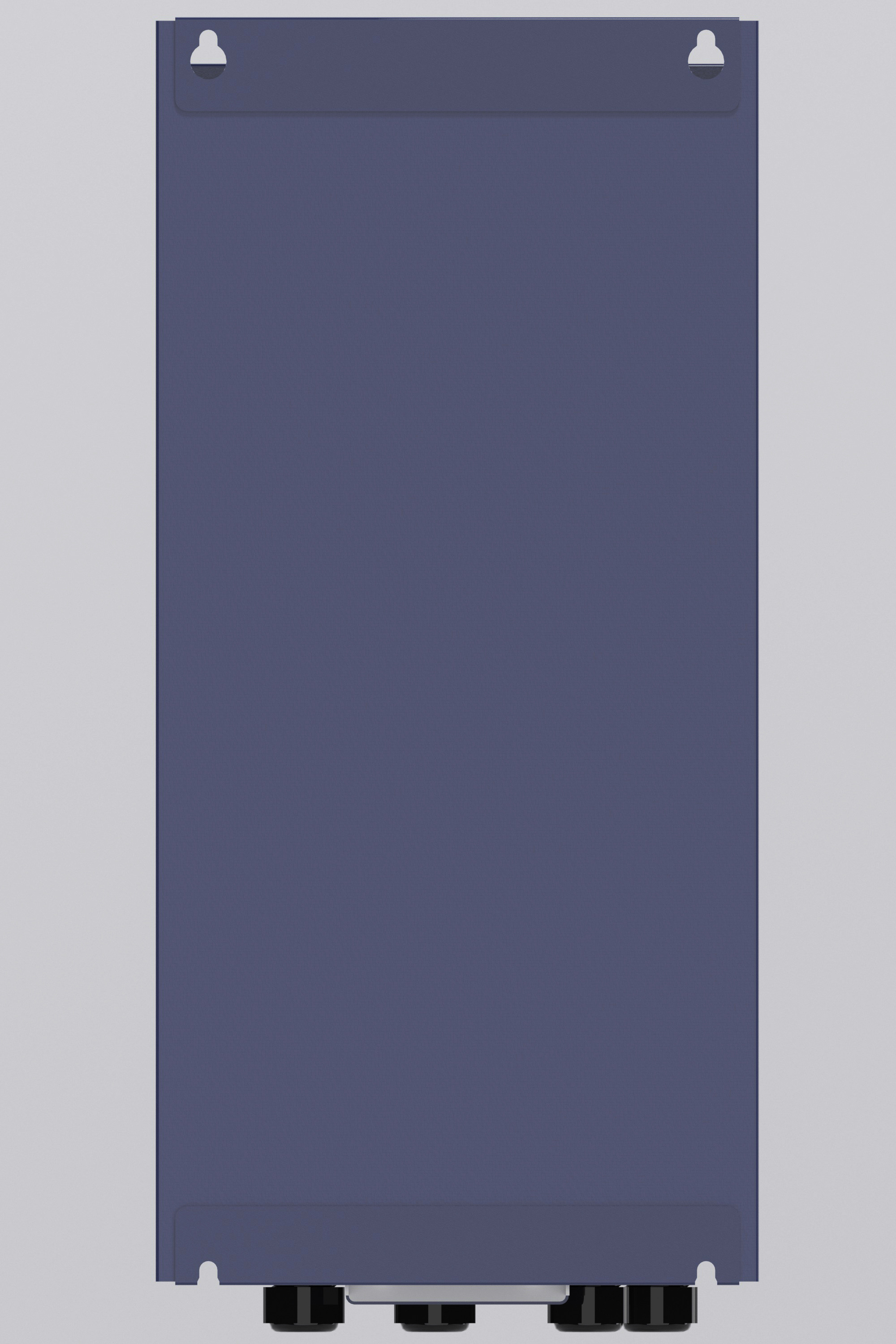

3. VEIKONG Tamaño del producto y todos los lados mostrados

Cuadro de selección de la producción
