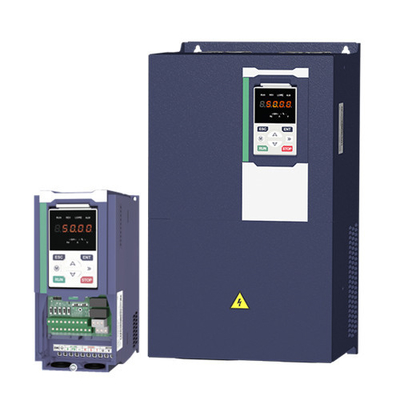

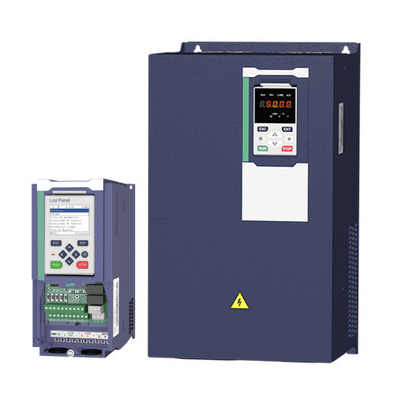

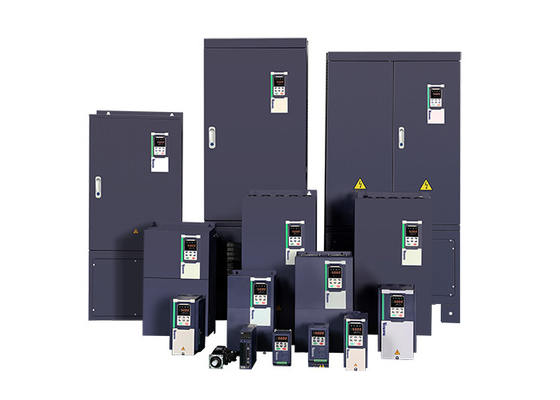

Automatización de procesos sin esfuerzo para una amplia gama de aplicaciones Inverter VFD530 PMSM

Control de las emisiones

Modo de control

Control de la velocidad

Control del vector de flujo sin sensores sin tarjeta PG ((SVC)

Control del vector de flujo de velocidad del sensor con tarjeta PG (VC)

Modo de funcionamiento

Control de velocidad, control de par (SVC y VC)

Rango de velocidad

1El número de unidades de producción es:

1- ¿Qué quieres decir?

1El valor de las emisiones de CO2

Precisión del control de velocidad

± 0,5%(V/f)

± 0,2%(El SVC)

± 0,02%(VC)

Velocidad de respuesta

5 Hz ((V/f)

20 Hz (SVC)

50 Hz (VC)

rango de frecuencia

0.002000.00Hz(V/f)

0.00 ¢200,00 Hz(El SVC)

0.00 ¢ 400 Hz(VC)

Resolución de la frecuencia de entrada

Configuración digital: 0,01 Hz

Configuración analógica: frecuencia máxima x 0,1%

Torque de arranque

150%/0,5 Hz(V/f)

180%/0,25 Hz(El SVC)

200%/0Hz(VC)

Precisión del control del par

SVC:dentro de 5Hz10%, por encima de 5Hz5%

¿ Qué pasa?30,0%

Curva de V/f

Tipo de curva V / f: línea recta, multipunto, función de potencia, separación V / f;

Apoyo para el aumento del par: aumento automático del par (configuración de fábrica), aumento manual del par

Rampa de transmisión de frecuencia

Apoyar la aceleración y la desaceleración lineal y en curva S;

4 grupos de tiempo de aceleración y desaceleración, rango de ajuste 0,00s ~ 60000s

Control de tensión del bus de corriente continua

Control de estancamiento de sobrevoltaje: limitar la generación de energía del motor ajustando la frecuencia de salida para evitar saltarse la falla de voltaje;

Control de estancamiento por debajo de la tensión: controlar el consumo de energía del motor ajustando la frecuencia de salida para evitar el fallo del guión

Control de VdcMax: limitar la cantidad de potencia generada por el motor ajustando la frecuencia de salida para evitar la sobre tensión;

Control VdcMin: controlar el consumo de energía del motor ajustando la frecuencia de salida, para evitar fallas de subtensión de salto

Frecuencia portadora

1kHz 12kHz ((Varia según el tipo)

Método de arranque

Inicio directo (puede superponerse freno de corriente continua); arranque de seguimiento de velocidad

Método de detención

Parada de desaceleración (puede superponerse frenado de corriente continua); libre para detenerse

Función de control principal

Control de marcha, control de caída, funcionamiento de hasta 16 velocidades, evitación de velocidades peligrosas, funcionamiento de frecuencia de oscilación, conmutación de tiempo de aceleración y desaceleración, separación de VF, frenado por excitación excesiva,Control del PID del proceso, función de reposo y de despertamiento, lógica PLC simple incorporada, terminales virtuales de entrada y salida, unidad de retraso incorporada, unidad de comparación incorporada y unidad lógica, copia de seguridad y recuperación de parámetros,Registro perfecto de fallas, reinicio de fallas, dos grupos de parámetros del motor, cambio de software, cableado de salida, terminales arriba / abajo
