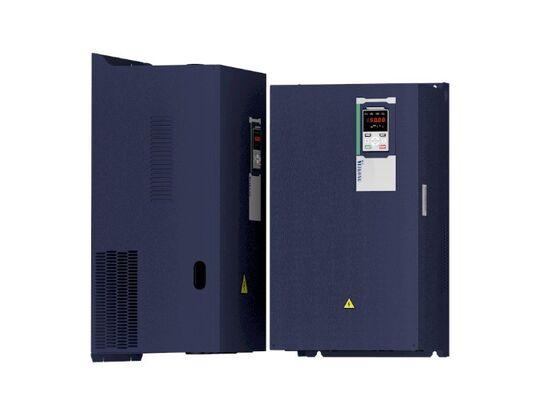

Inversor para grúa de alta resistencia 380V VEIKONG CH530 con control antivibración y de freno para variador de CA de 0,75-710kW

Introducción al Producto

El VEIKONG CH530 es un variador de CA de alta resistencia desarrollado para grúas, polipastos eléctricos, cabrestantes y maquinaria de elevación industrial. Combina un control preciso del motor con funciones dedicadas para grúas para proporcionar un arranque estable, una regulación de velocidad suave, una coordinación fiable del freno mecánico y un control de carga mejorado.

El CH530 admite fuentes de alimentación trifásicas de CA de 380V-480V y cubre potencias de motor de 0,75 kW a 710 kW. Puede controlar tanto motores asíncronos como motores síncronos de imanes permanentes, lo que lo hace adecuado para nuevos sistemas de grúas, actualizaciones de equipos y proyectos de reemplazo.

En comparación con un inversor convencional de propósito general, el CH530 ofrece funciones específicas para aplicaciones de elevación, descenso, desplazamiento de carros, desplazamiento de puentes y mecanismos de giro. Sus algoritmos de control profesional ayudan a mejorar la seguridad de la grúa, la eficiencia operativa y la comodidad de la puesta en marcha.

Principales Características del Producto

• Variador de frecuencia dedicado para grúas y equipos de elevación
• Tensión de entrada trifásica de CA de 380V-480V
• Amplio rango de potencia de 0,75 kW a 710 kW
• Control profesional de secuencia de freno mecánico
• Hasta un 150% de par de arranque a 0 Hz con retroalimentación de codificador
• Control integrado antivibración para desplazamiento de carro y puente
• Función de servocero para protección adicional de sujeción de carga
• Aumento automático de velocidad en condiciones de carga ligera
• Reducción automática de velocidad en condiciones de carga pesada
• Aceleración y deceleración suaves en curva lineal y S
• Macros de parámetros de grúa integradas para una rápida puesta en marcha
• Soporte para motores asíncronos y síncronos de imanes permanentes
• Comunicación Modbus RTU estándar
• Opciones de comunicación industrial Ethernet y de bus de campo
• Múltiples opciones de expansión de codificador y E/S
• Garantía de 24 meses y soporte técnico profesional

Características del Producto

Control Preciso del Freno Mecánico

Una coordinación fiable del freno es esencial para aplicaciones de grúas y polipastos. El CH530 controla el freno mecánico según la corriente del motor, la frecuencia de salida y los ajustes de temporización ajustables.

Antes de liberar el freno mecánico, el variador puede establecer el par motor requerido. Esto ayuda a evitar que la carga suspendida caiga o resbale durante el arranque. Durante la parada, el variador coordina la deceleración del motor y la aplicación del freno para lograr una parada suave y controlada.

Se pueden ajustar múltiples parámetros de temporización del freno según la estructura de la grúa, las características del motor, las condiciones de carga y la respuesta del freno mecánico.

Potente Rendimiento de Arranque con Carga Pesada

El CH530 proporciona un excelente rendimiento de par a baja velocidad para aplicaciones de elevación exigentes. Bajo control vectorial en bucle cerrado, el variador puede entregar hasta un 150% de par de arranque a 0 Hz.

Esto permite que el motor genere suficiente par antes de liberar el freno mecánico. Es especialmente útil para polipastos, cabrestantes, sistemas de elevación minera y otros equipos que arrancan frecuentemente con una carga suspendida.

Control Antideslizante para Seguridad de Elevación

El algoritmo antideslizante integrado ayuda a prevenir movimientos inesperados de la carga durante la elevación y el descenso. El variador mantiene un par motor estable durante el funcionamiento a baja velocidad, el arranque y los cambios de dirección.

Esta función reduce el riesgo de deslizamiento de la carga causado por un par de arranque insuficiente o una coordinación incorrecta entre el motor y el freno mecánico.

Tecnología Antivibración Integrada

El balanceo de la carga puede reducir la eficiencia de la grúa y dificultar el posicionamiento preciso. El CH530 incluye una función de control antivibración para los mecanismos de desplazamiento de carro y puente.

Al optimizar el proceso de aceleración y deceleración, el variador ayuda a reducir la oscilación de la carga suspendida. Esto permite al operador posicionar la carga más rápidamente y reduce los ajustes innecesarios de avance y retroceso.

Función de Sujeción de Carga Servocero

Si el freno mecánico no se cierra correctamente o no proporciona suficiente fuerza de sujeción, el eje del motor puede empezar a girar. El CH530 puede detectar este movimiento y activar la función de servocero.

El variador genera un par de sujeción para ayudar a mantener la posición actual de la carga o del carro. Al mismo tiempo, se puede activar una alarma para notificar al operador de la condición anormal.

Aumento Automático de Velocidad con Carga Ligera

Cuando la carga real es inferior a la carga nominal, el CH530 puede aumentar automáticamente la velocidad de funcionamiento para acortar el ciclo de trabajo y mejorar la eficiencia de manipulación.

Esta función es útil para grúas que operan frecuentemente con diferentes niveles de carga. Permite un funcionamiento más rápido en condiciones de carga ligera sin necesidad de ajustes manuales repetidos de velocidad.

Reducción Automática de Velocidad con Carga Pesada

Cuando se detecta una carga pesada o una condición de sobrecarga, el variador puede reducir automáticamente la velocidad de funcionamiento. Esto ayuda a proteger el motor, el inversor, la caja de cambios, el freno mecánico y otros componentes de transmisión.

La combinación de aumento de velocidad con carga ligera y reducción de velocidad con carga pesada permite que la grúa funcione de manera eficiente manteniendo un control de carga fiable.

Control de Velocidad Suave

El CH530 admite aceleración y deceleración tanto lineal como en curva S. Se pueden configurar cuatro grupos de tiempos de aceleración y deceleración para diferentes movimientos de la grúa.

Las transiciones de velocidad suaves ayudan a reducir el impacto mecánico durante el arranque, la parada y los cambios de dirección. También pueden reducir el balanceo de la carga y prolongar la vida útil de la caja de cambios, el acoplamiento, el cable de acero, las ruedas y la estructura mecánica.

Múltiples Macros de Control de Grúa

Se integran macros de parámetros de grúa preprogramadas en el CH530. Estas macros proporcionan un punto de partida conveniente para configurar sistemas de elevación, desplazamiento de carro, desplazamiento de puente y giro de grúa torre.

El ingeniero de puesta en marcha puede seleccionar la macro de aplicación relevante y luego ajustar los parámetros del motor y de control según el equipo real.

Opciones Flexibles de Control de Motor

El CH530 admite control V/F, control vectorial sin sensor y control vectorial en bucle cerrado con retroalimentación de codificador.

El control V/F es adecuado para aplicaciones con requisitos básicos de control de velocidad. El control vectorial sin sensor proporciona un mejor rendimiento de par y velocidad sin codificador. El control vectorial en bucle cerrado ofrece un control de velocidad y par más preciso para aplicaciones de elevación exigentes.

Aplicaciones Típicas

El VEIKONG CH530 se puede utilizar en una amplia gama de equipos de elevación y manipulación de materiales, incluyendo:

• Polipastos eléctricos de cable de acero
• Polipastos de cadena
• Cabrestantes industriales
• Grúas puente
• Grúas pórtico
• Grúas torre
• Grúas portuarias
• Grúas de manipulación de contenedores
• Sistemas de elevación de construcción
• Polipastos mineros
• Grúas metalúrgicas
• Grúas de taller
• Equipos de manipulación de materiales de almacén
• Mecanismos de desplazamiento de carro y puente
• Mecanismos de giro de grúa
• Ventajas de la Aplicación

Para Mecanismos de Elevación

El CH530 proporciona alto par de arranque, control de freno profesional, protección antideslizante y operación estable a baja velocidad. Estas funciones ayudan a lograr una elevación y descenso seguros y suaves.

Para Desplazamiento de Carro

El variador proporciona aceleración suave, regulación precisa de la velocidad y control antivibración. Esto ayuda a reducir el balanceo de la carga y mejorar el posicionamiento horizontal.

Para Desplazamiento de Puente y Pórtico

Múltiples ajustes de velocidad, control en curva S y aceleración y deceleración sincronizadas ayudan a mejorar la estabilidad de desplazamiento y reducir el impacto mecánico.

Para Giro de Grúa Torre

El CH530 ofrece arranque, parada y cambios de dirección suaves. Esto ayuda a reducir la vibración estructural y el impacto mecánico durante la operación de giro.

Para Cabrestantes y Polipastos Mineros

El control vectorial en bucle cerrado, el alto par de arranque y la coordinación fiable del freno proporcionan un control mejorado para el transporte vertical de cargas pesadas.

Opciones de Comunicación y Expansión

La comunicación Modbus RTU se incluye de serie para la conexión a PLC, HMI y sistemas de control industrial.

Las siguientes opciones de comunicación están disponibles según los requisitos del proyecto:

Modbus TCP

• CANopen
• PROFINET
• EtherCAT
• También están disponibles tarjetas de codificador incremental, tarjetas de resolver, tarjetas de comunicación y módulos de expansión de E/S opcionales. Estas opciones permiten que el CH530 cumpla con diferentes requisitos de retroalimentación, terminales, redes y automatización.

Configuración del Sistema de Frenado

Los modelos CH530 de 0,75 kW a 90 kW están disponibles con unidades de frenado integradas, lo que reduce el número de componentes externos y ahorra espacio en el armario de control.

Los modelos de 110 kW a 710 kW están diseñados para usarse con unidades de frenado externas adecuadas. La resistencia de frenado y la unidad de frenado deben seleccionarse según la potencia del motor, la carga de elevación, el tiempo de deceleración, el ciclo de operación y el ciclo de trabajo de frenado requerido.

VEIKONG puede ayudar a los clientes con la selección de la resistencia de frenado y la unidad de frenado según la aplicación real.

Por Qué Elegir VEIKONG?

Solución Especializada de Control de Grúas

El CH530 se desarrolla específicamente para equipos de elevación e integra funciones importantes de grúa en una única plataforma de variador.

Equipo Técnico Experimentado

Los equipos técnicos y de gestión de VEIKONG tienen más de 20 años de experiencia en control de variadores industriales y aplicaciones de motores.

Amplia Selección de Productos

Potencias de 0,75 kW a 710 kW disponibles para polipastos pequeños, grúas de servicio mediano y grandes sistemas de elevación industrial.

Gestión de Calidad Fiable

VEIKONG aplica estrictos procedimientos de control de calidad durante el desarrollo del producto, la inspección de componentes, el ensamblaje, las pruebas funcionales y la inspección final.

Soporte de Aplicaciones

Nuestro equipo técnico puede ayudar con la selección del variador, la adaptación del motor, el cableado, la configuración de parámetros, la selección del sistema de frenado, la puesta en marcha y el análisis de fallos.

Configuración Flexible

Se pueden seleccionar diferentes teclados, tarjetas de comunicación, tarjetas de codificador, módulos de E/S, unidades de frenado y resistencias de frenado según los requisitos del proyecto.

Servicio Postventa Global

VEIKONG proporciona soporte técnico remoto, asistencia para la resolución de problemas y una garantía de producto de 24 meses para clientes internacionales.
