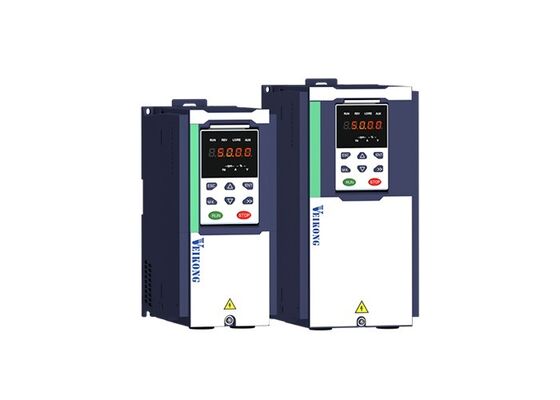

VEIKONG CH530 grúa con accionamiento de frecuencia variable con control de frenos 150% de par de arranque y control anti-deslizamiento

Descripción general del producto

La serie VEIKONG CH530 es un variador de frecuencia de alto rendimiento especialmente diseñado para grúas, polipastos, cabrestantes y otros equipos de elevación. Integra control profesional de secuencia de frenado, control antivibración, protección de servo cero, control antideslizante y ajuste automático de velocidad basado en la carga.

Con un rango de potencia de 0,75 kW a 710 kW, el CH530 admite motores asíncronos y motores síncronos de imanes permanentes. Proporciona un control de motor fiable para aplicaciones de elevación, descenso, desplazamiento de carros, desplazamiento de puentes y giro de grúas torre.

Puntos destacados del producto

• Control profesional de secuencia de frenado para elevación y descenso seguros
• Hasta un 150% de par de arranque a 0 Hz en control vectorial en bucle cerrado
• Control antivibración integrado para el desplazamiento de carros y puentes
• Protección de servo cero para ayudar a prevenir movimientos inesperados de la carga
• Aumento automático de velocidad con carga ligera
• Reducción automática de velocidad con carga pesada
• Macros de aplicación de grúa preprogramadas para una puesta en marcha más sencilla
• Soporte para motores asíncronos y síncronos de imanes permanentes
• Unidad de frenado incorporada disponible para modelos de 0,75 kW a 90 kW
• Múltiples opciones de comunicación y expansión de E/S
• Capacidad de sobrecarga del 150% durante 60 segundos
• Rango de potencia de 0,75 kW a 710 kW

Características del producto

1. Control profesional de secuencia de frenado

Las aplicaciones de grúa requieren una coordinación precisa entre el motor y el freno mecánico. El CH530 monitoriza la frecuencia de salida y la corriente del motor antes de liberar el freno. Puede generar pre-torque antes de que se abra el freno mecánico, ayudando a evitar que la carga suspendida se deslice durante el arranque.

Los tiempos de retardo ajustables de liberación y aplicación del freno ayudan a garantizar un arranque y una parada suaves. Esta función es especialmente importante para polipastos eléctricos, cabrestantes, grúas puente, grúas pórtico y otros equipos de elevación.

2. Alto par de arranque a baja velocidad

El CH530 admite control V/F, control vectorial sin sensor y control vectorial en bucle cerrado con retroalimentación de codificador. En control vectorial en bucle cerrado, puede proporcionar hasta un 150% de par de arranque a 0 Hz.

El potente par a baja velocidad ayuda al motor a arrancar suavemente en condiciones de carga pesada y reduce el riesgo de deslizamiento de la carga durante la elevación y el descenso.

3. Control antivibración integrado

Cuando el carro de una grúa acelera, desacelera o cambia de dirección, la carga suspendida puede oscilar. El CH530 cuenta con un algoritmo antivibración incorporado que ayuda a reducir el movimiento de la carga durante el desplazamiento del carro y del puente.

Esta función puede acortar el tiempo de posicionamiento de la carga, reducir los ajustes repetidos del operador y mejorar la eficiencia del manejo de materiales.

4. Protección de seguridad de servo cero

Si el freno mecánico no se cierra correctamente o no proporciona suficiente fuerza de frenado, la carga puede moverse inesperadamente. El CH530 puede detectar el movimiento del eje del motor y activar su función de servo cero.

El variador genera par de retención para ayudar a mantener la posición actual de la carga o del carro mientras emite una alarma. Esto proporciona una capa adicional de protección para la operación de la grúa.

5. Ajuste automático de velocidad según la carga

El CH530 puede ajustar automáticamente la velocidad de operación según la carga real. En condiciones de carga ligera, puede aumentar la velocidad para mejorar la eficiencia de trabajo. En condiciones de carga pesada o sobrecarga, puede reducir la velocidad para proteger el motor, el variador y el sistema de transmisión mecánica.

Esta función ayuda a lograr un equilibrio entre la eficiencia operativa y la seguridad del equipo.

6. Aceleración y desaceleración suaves

El variador admite aceleración y desaceleración lineal y de curva S. Hay disponibles cuatro grupos de tiempos de aceleración y desaceleración ajustables para diferentes movimientos de grúa.

Las transiciones de velocidad suaves ayudan a reducir el impacto mecánico, la oscilación de la carga y el estrés en el motor, la caja de cambios, el cable de acero y otros componentes de transmisión.

7. Macros de parámetros de grúa preprogramadas

El CH530 incluye macros de parámetros para aplicaciones de grúa comunes. Estas macros simplifican la puesta en marcha para elevación, desplazamiento de carros, desplazamiento de puentes y giro de grúas torre.

Los operadores pueden seleccionar rápidamente una configuración de aplicación adecuada y luego realizar ajustes según las condiciones reales del motor y del equipo.

8. Comunicación y expansión flexibles

La comunicación Modbus RTU se proporciona de serie. Las interfaces de comunicación opcionales incluyen Modbus TCP, CANopen, PROFINET y EtherCAT.

También están disponibles tarjetas de codificador PG opcionales y módulos de expansión de E/S para sistemas que requieren control vectorial en bucle cerrado, terminales adicionales o integración con un PLC.

Aplicaciones

El variador de frecuencia para grúas VEIKONG CH530 es adecuado para:

• Polipastos eléctricos
• Cabrestantes industriales
• Grúas puente
• Grúas pórtico
• Grúas de pórtico
• Grúas torre
• Grúas portuarias y de contenedores
• Equipos de elevación para la construcción
• Polipastos mineros
• Grúas metalúrgicas
• Mecanismos de desplazamiento de carros
• Mecanismos de desplazamiento de puentes
• Mecanismos de giro de grúas
• Equipos de manejo de materiales

Funciones de aplicación típicas

Elevación y descenso

El CH530 proporciona un potente par de arranque, control profesional de frenado, control antideslizante y operación estable a baja velocidad para levantar cargas pesadas.

Desplazamiento de carros y puentes

La función antivibración integrada ayuda a reducir la oscilación de la carga suspendida durante la aceleración, desaceleración y cambios de dirección.

Giro de grúa torre

La aceleración y desaceleración suaves ayudan a reducir el impacto mecánico y mejorar la estabilidad de la operación de giro.

Control de cabrestante

El control preciso de velocidad y par proporciona un bobinado y desenrollado más suaves en diferentes condiciones de carga.
