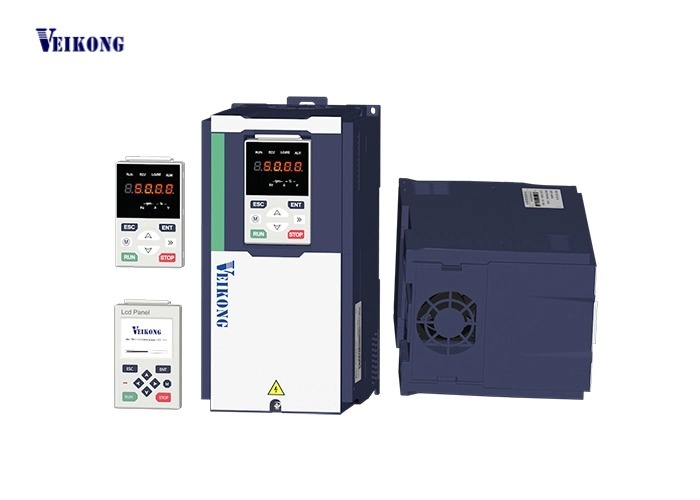

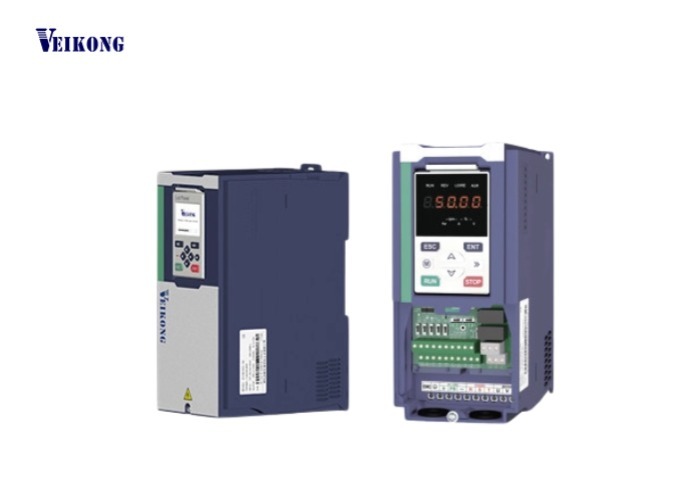

VFD530: Alto par de arranque, funcionamiento de alta frecuencia y amplios protocolos de comunicación

Características del VFD530:

1, Con filtro EMC C3 interno y diseño de bloques para tarjeta de extensión de E/S y diferentes tipos de tarjeta PG

2, Hasta un 200% de par de arranque a 0HZ. Frecuencia de salida de hasta 3000HZ.
3, Soporte de teclado LCD opcional y doble pantalla teclado. soporte de herramientas de PC. soporte de comunicación modbus485, canopen, profinet.
4, Soporte de motor asíncrono y síncrono.
5, Soporte de 2 bucles PID para HVAC
6, Función de reposo y función de ahorro de energía, así como programación PLC integrada
7, Mecanismo de lógica de freno especial para grúas y polipastos, ganancia de freno de flujo magnético
8, Soporte de dos grupos de parámetros del motor que pueden realizar el control de conmutación de dos motores

VEIKONG  VFD de gran venta

VFD500M es un mini VFD de control vectorial de alto rendimiento

VFD500 es un VFD general de alto rendimiento

VFD550 es un VFD especial de alto rendimiento con control posicional.

VFD530 es un VFD especial de alto rendimiento con función de elevación, soporte de 2 PID, soporte de motores síncronos y asíncronos

VFD500-PV es un inversor de bomba solar.

VFD510 es un inversor IP65

Datos técnicos del VFD530:

Artículo		Especificación
Entrada	Voltaje de entrada	1 fase/3 fases 220V:200V～240V 3 fases 380V-480V:380V～480V
	Rango de fluctuación de voltaje permitido	-15%～10%
	Frecuencia de entrada	50Hz / 60Hz, fluctuación inferior al 5%
Salida	Voltaje de salida	3 fases:0～voltaje de entrada
	Capacidad de sobrecarga	Aplicación de propósito general: 60S para el 150% de la corriente nominal Aplicación de carga ligera: 60S para el 120% de la corriente nominal
Control	Modo de control	Control V/f Control vectorial de flujo sin sensor sin tarjeta PG (SVC) Control vectorial de flujo de velocidad del sensor con tarjeta PG (VC)
	Modo de funcionamiento	Control de velocidad, control de par (SVC y VC)
	Rango de velocidad	1:100 (V/f) 1:200 (SVC) 1:1000 (VC)
	Precisión del control de velocidad	±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC)
	Respuesta de velocidad	5Hz (V/f) 20Hz (SVC) 50Hz (VC)
	Rango de frecuencia	0.00～2000.00Hz (V/f) 0.00～200.00Hz (SVC) 0.00～400.00Hz (VC)
	Resolución de frecuencia de entrada	Ajuste digital: 0.01 Hz Ajuste analógico: frecuencia máxima x 0.1%
	Par de arranque	150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC)
	Precisión del control de par	SVC: dentro de 5Hz10%, por encima de 5Hz5% VC: 3.0%
	Curva V/f	Tipo de curva V / f: línea recta, multipunto, función de potencia, separación V / f; Soporte de aumento de par: Aumento de par automático (ajuste de fábrica), aumento de par manual
	Rampa de entrega de frecuencia	Soporte de aceleración y desaceleración lineal y curva S; 4 grupos de tiempo de aceleración y desaceleración, rango de ajuste 0.00s ~ 60000s
	Control de voltaje de bus CC	Control de parada por sobretensión: limite la generación de energía del motor ajustando la frecuencia de salida para evitar saltos de falla de voltaje; Control de parada por subtensión: controle el consumo de energía del motor ajustando la frecuencia de salida para evitar fallas de guiñada Control VdcMax: Limite la cantidad de energía generada por el motor ajustando la frecuencia de salida para evitar disparos por sobretensión; Control VdcMin: Controle el consumo de energía del motor ajustando la frecuencia de salida, para evitar fallas de subtensión por salto
	Frecuencia portadora	1kHz～12kHz (Varía según el tipo)
	Método de inicio	Arranque directo (se puede superponer freno CC); arranque de seguimiento de velocidad
	Método de parada	Parada por desaceleración (se puede superponer frenado CC); libre de detenerse
	Función de control principal	Control de avance lento, control de caída, hasta 16 velocidades de funcionamiento, evitación de velocidad peligrosa, funcionamiento de frecuencia oscilante, conmutación de tiempo de aceleración y desaceleración, separación VF, frenado por sobreexcitación, control PID de proceso, función de reposo y activación, lógica PLC simple incorporada, terminales de entrada y salida virtuales, unidad de retardo incorporada, unidad de comparación y unidad lógica incorporadas, copia de seguridad y recuperación de parámetros, registro de fallas perfecto, restablecimiento de fallas, dos grupos de conmutación libre de parámetros del motor, cableado de salida de intercambio de software, terminales ARRIBA / ABAJO

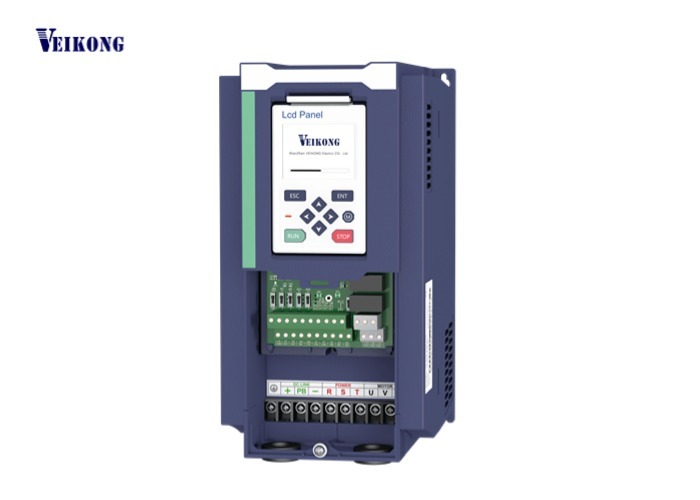

Función	Teclado	Teclado digital LED y teclado LCD (opción)
	Comunicación	Estándar: Comunicación MODBUS CAN OPEN Y PROFINET (EN DESARROLLO)
	Tarjeta PG	Tarjeta de interfaz de codificador incremental (salida diferencial y colector abierto), tarjeta de transformador rotatorio
	Terminal de entrada	Estándar: 5 terminales de entrada digital, uno de los cuales admite entrada de pulso de alta velocidad de hasta 50 kHz; 2 terminales de entrada analógica, soporte de entrada de voltaje de 0 ~ 10V o entrada de corriente de 0 ~ 20mA; Tarjeta de opción: 4 terminales de entrada digital 2 terminales de entrada analógica. soporte de entrada de voltaje de -10V-+10V
	Terminal de salida	estándar: 1 terminal de salida digital; 1 terminal de salida de pulso de alta velocidad (tipo colector abierto), soporte de salida de señal de onda cuadrada de 0 ~ 50 kHz; 1 terminal de salida de relé (el segundo relé es una opción) 2 terminales de salida analógica, soporte de salida de corriente de 0 ~ 20mA o salida de voltaje de 0 ~ 10V; Tarjeta de opción: 4 terminales de salida digital
Protección	Consulte el Capítulo 6 "Solución de problemas y contramedidas" para la función de protección
Entorno	Ubicación de la instalación	Interior, sin luz solar directa, polvo, gas corrosivo, gas combustible, humo de aceite, vapor, goteo o sal.
	Altitud	0-3000m. El inversor se reducirá si la altitud es superior a 1000 m y la corriente de salida nominal se reducirá en un 1% si la altitud aumenta en 100 m
	Temperatura ambiente	-10°C~ +40°C, máximo 50°C (reducido si la temperatura ambiente está entre 40°C y 50°C) La corriente de salida nominal disminuye en un 1.5% si la temperatura aumenta en 1°C
	Humedad	Menos del 95% HR, sin condensación
	Vibración	Menos de 5.9 m/s2 (0.6 g)
	Temperatura de almacenamiento	-20°C ~ +60°C
Otros	Instalación	Montado en la pared, armario controlado por el suelo, transmutural
	Nivel de protección	IP20
	Método de enfriamiento	Enfriamiento por aire forzado
EMC	CE ROHS	Filtro EMC interno Cumple con EN61800-3 Categoría C3 3er Entorno

Instrucción de la serie de productos:

Modelo	Capacidad de potencia (KVA)	Corriente de entrada (A)	Corriente de salida (A)		Motor adaptable (KW)	TAMAÑO	Unidad de freno
			Carga pesada	Carga ligera
Trifásico: 380-480V,50/60Hz
VFD530-R75GT4B	1.5	3.4	2.5	4.2	0.75	TAMAÑO A	Interno
VFD530-1R5GT4B	3	5	4.2	5.6	1.5
VFD530-2R2GT4B	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	TAMAÑO B
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	TAMAÑO C	Interno
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	TAMAÑO D
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	TAMAÑO E	opción
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	TAMAÑO F
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	TAMAÑO G
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		Externo
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	TAMAÑO H
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	TAMAÑO I
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	TAMAÑO J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
VFD530-220G/250PT4	280	425.0	426.0	465.0	220	TAMAÑO K
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	TAMAÑO L
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	TAMAÑO M
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	TAMAÑO N
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	TAMAÑO O
VFD530-630GT4	710	1080	1120.	/	630	TAMAÑO O
VFD530-710GT4	790	1200	1260	/	710	TAMAÑO O
Monofásico: 220V, 50/60HZ
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	TAMAÑO A	Integrado
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	TAMAÑO A
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	TAMAÑO A
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	TAMAÑO A
VFD530-4R0GS2	7.7	35.0	17.0	23.0	4.0	TAMAÑO B
VFD530-5R5GS2	8.9	53.0	25.0	31.0	5.5	TAMAÑO C
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	TAMAÑO C
